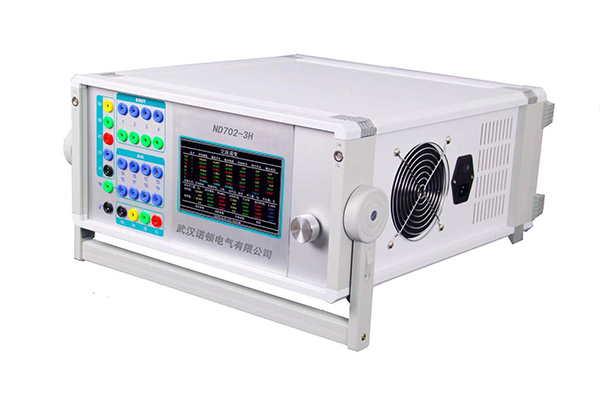

ND702-3H微机继电保护测试仪是在参照电力部颁发的《微机型继电保护试验装置技术条件(讨论稿)》的基础上，广泛听取用户意见，总结目前国内同类产品优缺点，充分使用现代先进的微电子技术和器件实现的一种新型小型化微机继电保护测试仪。

      微机继电保护测试仪采用单机独立运行，亦可联接笔记本电脑运行的先进结构。主机内置新一代高 速数字信号处理器微机、真16位DAC模块、新型模块式高保真大功率功放，自带大屏幕液晶显示器以及灵活方便的旋转鼠标控制器。单机独立操作即已具有很强的功能，可进行大多数试验，联接电脑运行则具有更强大的操作功能。体积小、精度高。既具有大型测试仪优越的性能、先进的功能，又具有小型测试仪小巧灵活、操作简便、可靠性高等优点，性能价格比高。是继保工作者得心应手的好工具。







☆、本微机继电保护测试仪采用高速、高性能数字控制处理器作为控制微机，软件上应用双精度算法产生各相任意的高精度波形；

☆、采用高速高位D/A转换器，保证了全范围内电流、电压的精度和线性；

☆、功放电路采用进口大功率高保真模块式功率器件作功率输出级，结合精心、合理设计的散热结构，具有足够大的功率冗余和热容量；

☆、开关量输入电路可兼容空接点和0～250V电位接点；

☆、该仪器采用320×240点阵高分辨率兰色背光液晶显示屏作显示器；

☆、装置在机箱底板上装设有一路专用可调直流电源输出，分110V及220V两档，可作为现场试验辅助电源。

交流电流源

三相共用中性点的电流源，电流上升下降时间 ＜100μs

输出功率：300VA/相

输出准确度：

                  0.1A～2A准确度 ±20mA

                  2A～40A准确度 ±0.5%

单相连续输出时间：

                  0.1A～5A输出时间 不限时

                  5A～10A输出时间 ≥60秒

                  10A～20A输出时间 ≥30秒

                  20A～30A输出时间 ≥3秒

                  30A～40A输出时间 ≥2秒

分辨力：10mA

交流电压源

四相共用中性点的电压源，电流上升下降时间 ＜100μs

输出功率：≥75VA/相

输出准确度：

                  1V～5V准确度 ±20mV

                  5V～125V准确度 ±0.5%

分辨力：10mV

直流电流源

单相输出范围：-10A～+10A或0～20A

输出功率：200VA/相

输出准确度：

                  ±0.1A～±2A准确度 ±20mA

                  ±2A～±10A准确度 ±0.5%

分辨力：10mA

直流电压源

直流电压输出范围：-150V～+150V或0～300V

输出功率：≥100VA

输出准确度：

                  ±1V～±5V准确度 ±20mV

                  ±5V～±150V准确度 ±0.5%

分辨力：10mV

交流电压、电流源角度

相角范围：0°～ 360°

准确度：±0.5°

分辨力：0.1°

交流电压、电流源频率

频率范围：10～1000Hz

能叠加2～20次任意幅值的谐波及直流

输出准确度：

                     10Hz～65Hz ±0.01Hz

                     65Hz～1000Hz ±0.02Hz

分辨力：0.001 Hz

计时精度

1ms～1S ±10ms

1S～9999S ±0.5%

开入量

8路独立开关接点输入，自动识别有源接点的极性

兼容空接点与15V～250V有源接点

开出量

4对可编程开关空接点输出

接点容量：250VDC，0.5A 或 250VAC，0.5A

同步性

电压电流同步性 ≤50μS

供电电源

交流输入电压：

额定值：220V ± 10%

基准值：220V ± 2%

交流供电频率：

额定值：50Hz ± 10%

基准值：50Hz ± 2%

使用环境

环境温度：－10℃～+40℃

相对湿度：≤90%

大气压强：80～110kPa

机箱尺寸与重量

箱体尺寸（长×宽×高）：420mm×190mm×470mm

重量：20千克
