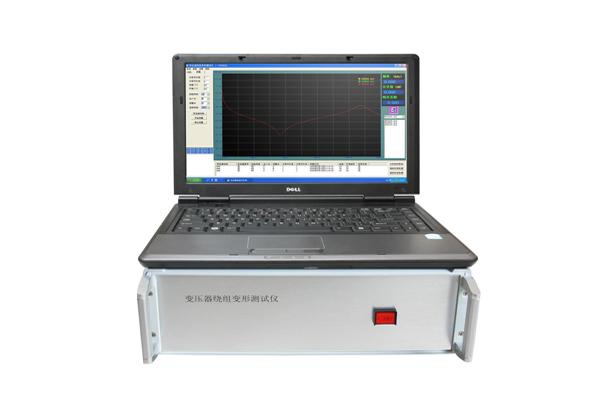

NDBX-Ⅲ 变压器绕组变形测试仪

执行标准:DL/T911-2004

  • 幅度测量范围: (-100dB )~ (+20dB)
  • 扫描频率精度: 小于0.01%
  • 采集控制采用高速、高集成化微处理器

产品别称:变压器绕组变形分析仪、变压器绕组变形测试仪、绕组变形测试仪

我们竭诚为您提供更放心、更专业的产品咨询与技术指导服务,专业为您,真诚为您提供优 质电测电气试验设备,提供工程预约及产品咨询。

销售热线: 13307128173(蔡经理) 13797030071(徐经理)

售前咨询:027-87531729

       NDBX-Ⅲ 变压器绕组变形测试仪采用目前世界发达国家正在开发完善的内部故障频率响应分析(FRA)方法,能对变压器内部故障作出准确判断。变压器设计制造完成后,其线圈和内部结构就确定下来,因此对一台多绕组的变压器线圈而言,如果电压等级相同、绕制方法相同,则每个线圈对应参数(Ci、Li)就应该是确定的。因此每个线圈的频域特征响应也随之确定,对应的三相线圈之间其频率图谱具有一定可比性。变压器在试验过程中发生匝间、相间短路,或在运输过程中发生冲撞,造成线圈相对位移,以及运行过程中在短路和故障状态下因电磁拉力造成线圈变形,就会使变压器绕组的分布参数发生变化。进而影响并改变变压器原有的频域特征,即频率响应发生幅度变化和谐振频点偏移等。

       变压器绕组变形频率响应测试仪是将变压器内部绕组参数在不同频域的响应变化经量化处理后,根据其变化量值的大小、频响变化的幅度、区域和频响变化的趋势,来确定变压器内部绕组的变化程度,进而可以根据测量结果判断变压器是否已经受到严重破坏、是否需要进行大修。
