NDTTS-Ⅲ16000kVA变压器综合测试系统符合GB1094，GB/T4776，GB/T5169等相关国家标准。该系统适用于高压35kV低压10kVV容量16000kVA及以下变压器出厂试验和电压10kV容量3150kVA及以下配电变压器空载试验、负载试验、变比测量、直流电阻测量、工频耐压试验、感应耐压试验于一体统一集成化、数字化、减少机械故障和读数误差的同时，提高了整体测试系统的准确度和适用性。使出厂试验更轻松、更快捷。

      该系统有两种操作模式（两种操作方式互锁，只能在一种操作方式下工作），保留原来变压器综合试验台按钮操作模式，增加微机操作方式，该操作方式只需在计算机显示器上点击鼠标即可完成试验。所有的操作执行有系统内PLC启动其命令执行单元，完成试验。另外系统还配置视频监控系统，监视其试验区域，做到更安全、更可靠。该系统集试验一次接线、试验控制、监视、测量、保护、显示、数据采集、分析处理，测量控制，存贮，打印、保护于一体，试验全过程全部自动完成，具有高效率、高精度的突出优点。

☆、两种操作模式：自动模式、按钮模式，且两种操作模式自动互锁；

☆、自动化程度高，具有一键启动可自动完成空载试验、负载试验、变比测量、直流电阻测量、工频试验、感应试验；

☆、设计灵活：可根据用户要求设计用户所需试验功能、操作模式、数据管理、试验报表样式等；

☆、集成度高、功能齐全，满足高压35kV及以下电压；容量16000kVA及以下变压器出厂试验；

☆、试验区域监视功能，可在操作室全方位了解试验区域被试品摆放和试验人员工作状况，保证设备和人员安全；

☆、完善的过压过流保护功能；

☆、调压器零点检测，只有调压器在零点才能启动设备功能，保重人员和设备安全；

☆、设备故障自动检测功能，自动检测外围设备状态如：调压器是否零点等；

☆、试验项目：

      空载损耗测量、空载电流百分比（自动换算到额定电压下数值）；

      负载损耗测量、阻抗电压百分比（自动换算到额定电流参考温度下数值）；

      绕组直流电阻快速测量；

      变比组别自动测量（电压比测量，连接组标号试验）；

      外施耐压试验（工频耐压试验）；

      感应耐压试验（倍频倍压试验）；

      绝缘电阻测量；

      雷电冲击试验；

      绝缘油试验（击穿电压、闪点、酸值、体积电阻率、水分等）；

      局部放电试验；

      温升试验；

☆、试品型式：

      高压35k，低压10kV容量16000kVA以下压器出厂试验；

      高压10k，低压400V容量6300kVA以下油浸式及干式变压器出厂试验；

☆、空载试验、负载试验:

      设备计量范围及精度：

      电压计量范围：10V ～ 1000V；

      电压计量精度：0.2%；

      电流计量范围：0.1A ～ 20A；

      电流计量精度：0.2%；

      电流互感器计量范围及精度：

      电流互感器范围：0.1A ～ 400A；

      电流互感器档位：5A、10A、20A、50A、100A、200A、400A；

      电流互感器精度：0.05%；

      电压互感器计量范围及精度：

      电压互感器范围：100V ～ 12kV；

      电压互感器档位：12kV、7.2kV、3.6kV、2kV、1.2kV、0.6kV；

      电流互感器精度：0.05%；

☆、工频耐压试验:

      输出电压： ≤ 100kV；

      泄露电流： ≤ 1000mA；

      过流保护：可设置；

      耐压计时：自动计时；

      仪表精度：0.2%；

☆、感应试验:

      输出电压： ≤ 800V；

      试验电流： ≤ 144.3A；

      试验频率：100Hz、125Hz、150Hz可选；

      过流保护：可设置；

      耐压计时：自动计时；

      仪表精度：0.2%；

☆、输入电压监视仪表：

      监视范围：≤550V；

      仪表精度：0.2%；

☆、输入电流监视仪表：

      监视范围：≤400A；

      仪表精度：0.2%；

☆、监视仪表频率：≤200Hz；

☆、一键式启动试验并自动完成试验；

☆、系统具有自动换接线功能，一次接线可自动完成空载、负载、变比、直流电阻、工频、感应试验，不需人工接线；

16000kVA/35kV NDTTS-Ⅲ 变压器综合试验系统试验项目及设备配置

序号	试验项目	设备配置	功能介绍

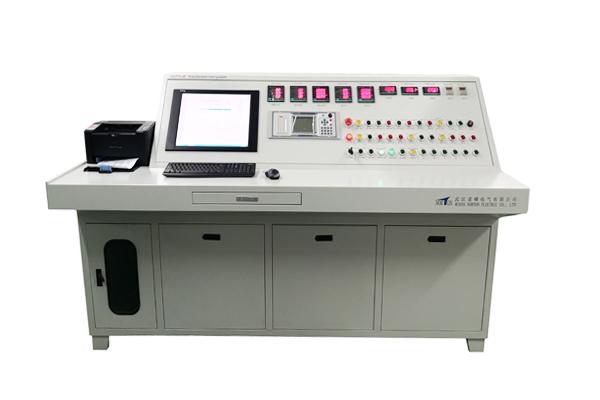

1	空载、负载、工频、感应、温升	NDTTS-Ⅲ 变压器综合试验系统	空/负载、工频、感应、温升操作人机接口
2	电源管理柜	NDTTS-P 电源管理柜	系统电源管理
3	空载、负载、感应、温升	NDTTS-HV高压电压计量柜	将高电压变换成设备可测量电压
4	空载、负载、感应、温升	NDTTS-HL高压电流计量柜	将大电流变换成设备可测量电压
5	电容补偿柜	NDTTS-BC 1600kvar电容补偿柜	负载、温升试验电流补偿
6	空载、负载、温升	WT500 功率分析仪	电压、电流、功率测量
7	空载、负载、感应、温升	630kVA中间变压器	空载、负载、感应、温升试验电压输出
8	空载、负载、感应、温升	BDTTS-ZB 中间变压器控制柜	中间变压器输入、输出控制
9	变压器直流电阻测量	NDZR-20A 变压器直流电阻测试仪	直流电阻测量
10	变比组别测量	NDBC-Ⅳ 变压器变比组别测量	变比组别测量
11	外施耐压试验	NDGP-100kVA/100kV 工频装置	工频耐压试验
12	外施耐压试验	100kVA柱式调压器	工频耐压试验调压、启动、输入输出控制
13	感应耐压试验	NDZF-200kVA中频发电机组	感应耐压试验
14	绝缘电阻测量	ND2502数字绝缘电阻测试仪	绝缘电阻测量自动测量极化指数和吸收比
15	空载、负载、温升	TSJA-400kVA 感应调压器	特性电压调节
16	温升试验	专用直阻、温度巡检仪、温度传感器	散热及热平衡

注：20kVA工频调压器内置NDTTS中，电动调压方式，电流互感器内置NDTTS中，互感器精度0.05级，电流量程为400A/5A、200A/5A、100A/5A、50A/5A、20A/5A、10A/5A、5A/5A七档。

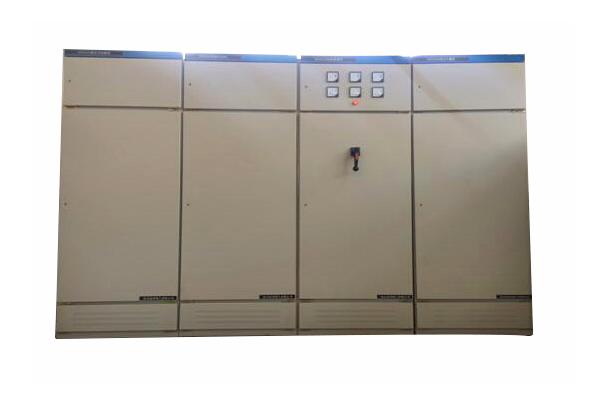

电压、电流、功率计量柜

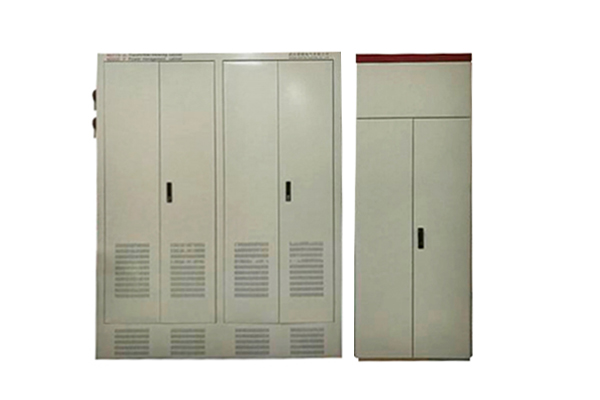

电容补偿柜、中间变控制柜

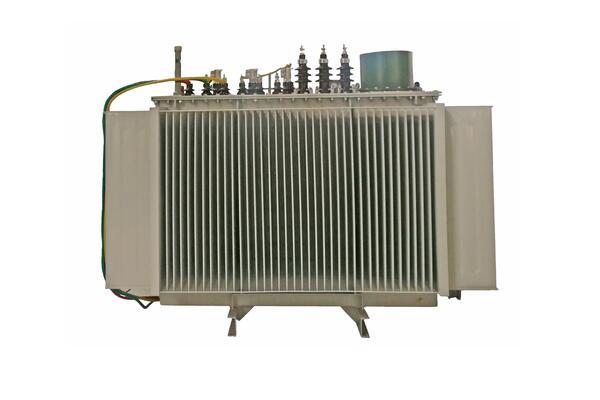

中间变压器

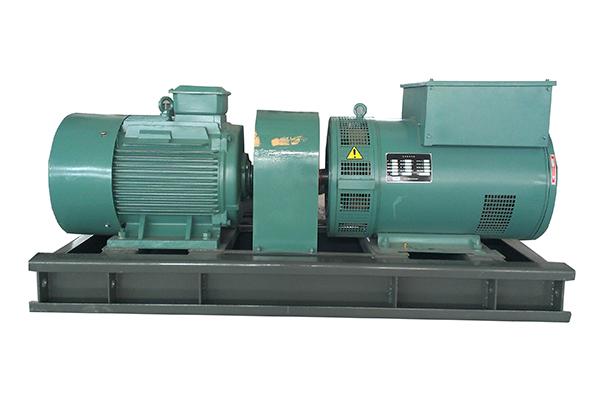

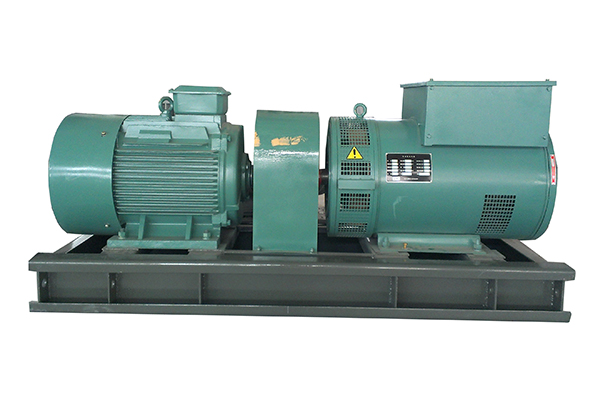

中频发电机组

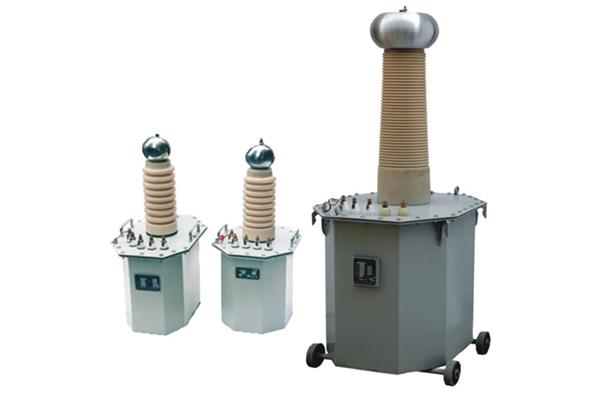

试验变压器

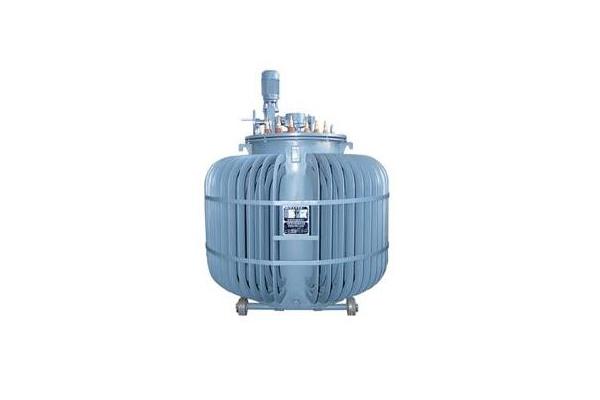

感应调压器
