首先，在输电线路工频参数测试系统开始接线或者测试前，被测线路的本端必须处于接地状态！被测线路一般通过本端地刀接地或者接地引下线接地！测试线接线完成后，才能将被测线路本端的接地解除，开始测量工作。

其次，具体的测试线与线路本端的连接如下：

1.1测试线与线路本端的连接

A 通过接地棒接线步骤如下：

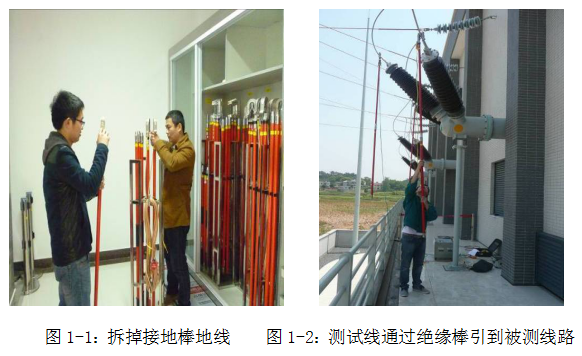

拆掉接地棒上的地线，以便接上仪器测试线，需拆3根接地棒，如图1-1；

（1） 将仪器面板左上角的接地端子、信号地N可靠接入大地；

（2） 将黄色测试线较粗的接面板上的A端子，较细接UA端子，黄色夹子夹在接地棒前端的金属上；

（3） 将绿色测试线较粗的接面板上的B端子，较细接UB端子，黄色夹子夹在接地棒前端的金属上；

（4） 将红色测试线较粗的接面板上的C端子，较细接UC端子，黄色夹子夹在接地棒前端的金属上；

（5） 将夹有黄、绿、红测试线的接地棒分别钩到被测线路的A、B、C相上，

如图1-2。

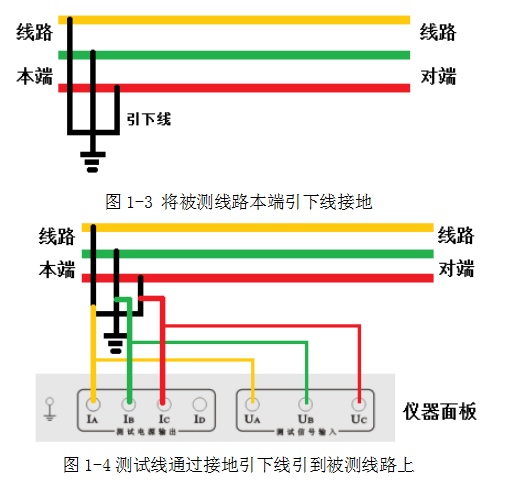

B 通过接地引下线接线步骤如下：

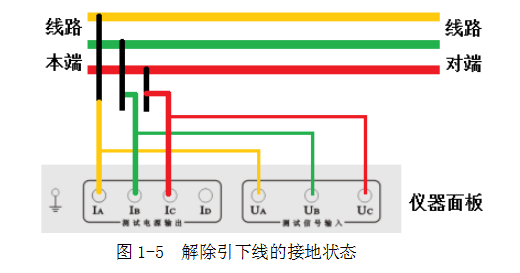

解除引下线的接地状态，如图1-5。

1.2 感应电压测试接线

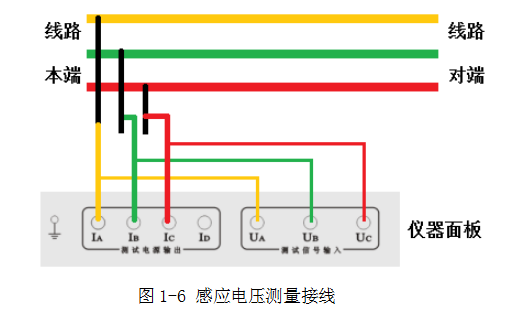

接线如图1-6所示（以正序电容为例说明）

仪器在每个测量项目正式测试前前都会先测量感应电压。

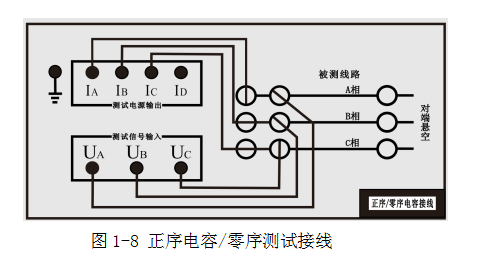

1.3 正序电容/零序电容测试接线

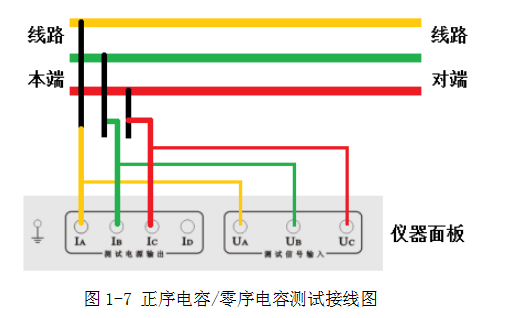

正序电容测试接线，如图1-7。

在正序电容测试中，被测线路对端开路，将仪器电源输出至被测线路测量端外侧电流引下线，电压测量输入端接至电压引下线，如图1-7。

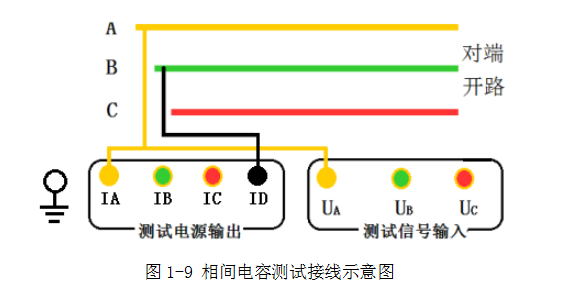

1.4 相间电容测试接线

相间电容测试时，例如测量线路A相和B相间的电容CAB：

线路对端开路，A和UA接A相线路，ID接B相线路。如图1-9。

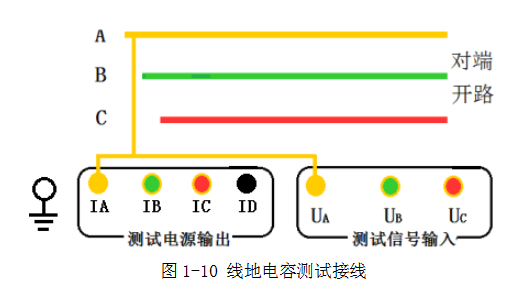

1.5 线地电容测试接线

线地电容测试时，例如测量线路A相对地的电容：

线路对端开路，A和UA接A相线路。如图1-10。

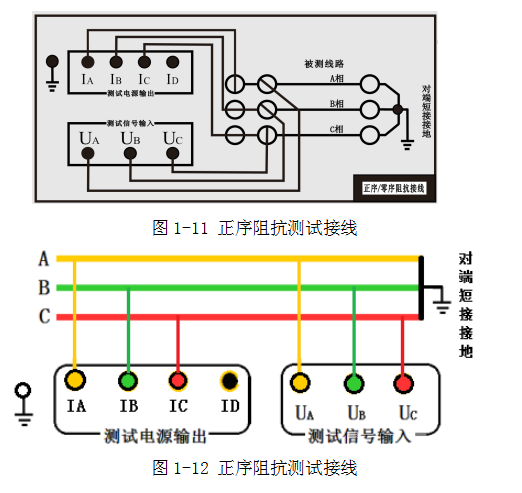

1.6正序阻抗/零序阻抗测试接线

进行正序阻抗测试时，将对端短接后接地，本端分接A、B、C三相，如图1-11和1-12。

1.7 相间阻抗测试接线

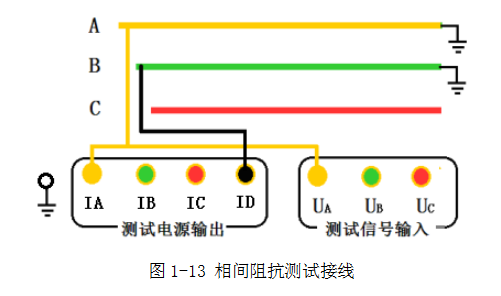

相间阻抗测试时，例如测量线路A相和B相间的阻抗：

将对端线路B接地，A和UA接A相线路，ID接B相线路。如图1-13。

1.8线地阻抗测试接线

1.8.1 三相线路

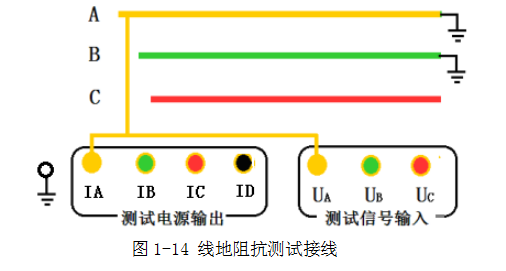

线地阻抗测试时，例如测量线路A相对地间的阻抗：

将对端线路短接接地，A和UA接A相线路。如图1-14。

1.8.2接触网

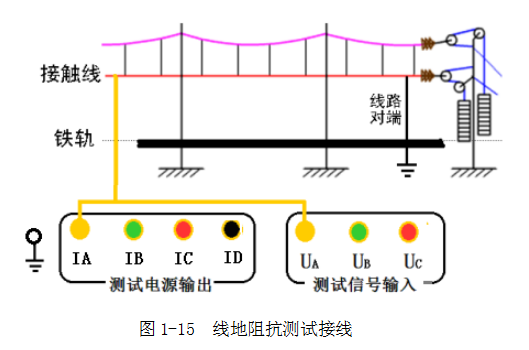

线地阻抗测试时，例如测量接触线对铁轨的阻抗：

将对端线路短接接地，A和UA接接触线。如图1-15。

1.9 互感测试接线

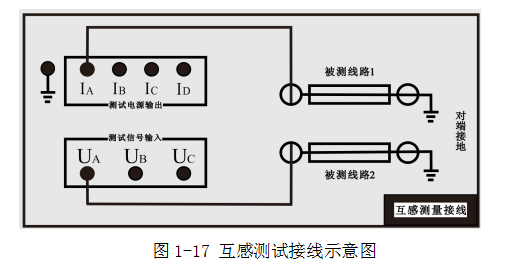

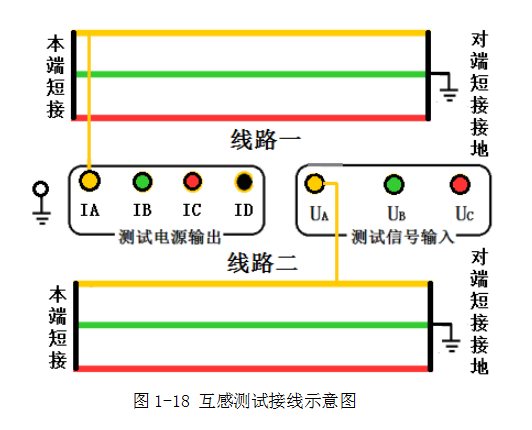

测试两条输电线路间的互感时，被测线路测量端和对端三相分别短接，对端接大地，将仪器输出A和电压测量端子UA分别接入被测线路1和被测线路2的测试引下线，如图1-17和1-18。

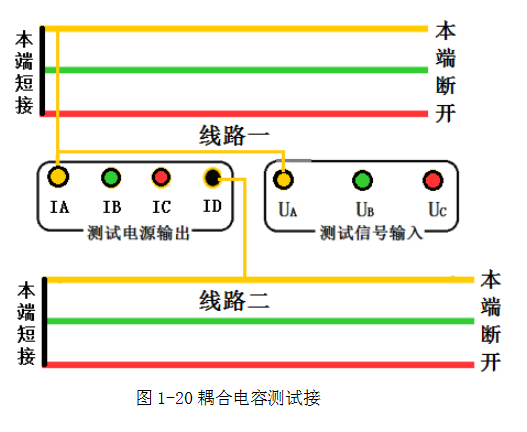

1.10 耦合电容测试接线

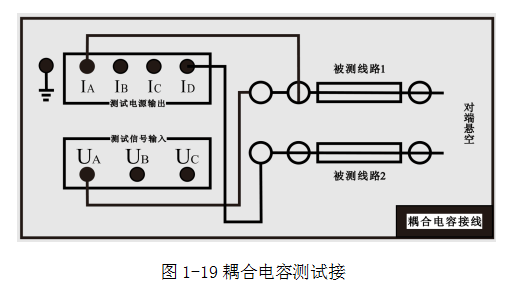

测试两条线路间的耦合电容时，被测线路1、2的测量端和对端三相分别短接，对端不接地，被测线路1的电流引下线A接至仪器输出端，电压引下线UA接至电压测量端，被测线路2的首端接至UH，如图1-19和1-20。
